Y-60/100/150一般壓力表
[list:title]

Y-60/100/150一般壓力表

產品優勢：
合作客戶：
        Y系列一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。

一、一般壓力表結構原理：
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。

二、技術參數：
1.測量元件：彈簧管；
2.使用工作溫度：-40℃～70℃，相對溫度不大于 85%；
3.儀表執行標準：GB/T1226-2001；
4.一般壓力表的型號表示：
型號 精度等級 測量范圍 Mpa 結構特點 接頭螺紋
Y-60 2.5 0～0.1、0～0.16、0～0.25、
0～0.4、0～0.6、0～1.0、
0～1.6、0～2.5、0～4.0、
0～6.0、0～10、0～16、
0～25、0～40、0～60、
-0.1～0、-0.1～0.06、
-0.1～0.15、-0.1～0.3、
-0.1～0.5、-0.1～0.9、
-0.1～1.5、-0.1～2.4		 徑向 M14×1.5
Y-100
Y-150
Y-200		 1.6 M20×1.5
Y-60Z 2.5 軸向 M14×1.5
Y-100Z
Y-150Z		 1.6 M20×1.5
Y-60ZT 2.5 軸向帶前邊 M14×1.5
Y-100ZT
Y-150ZT		 1.6 M20×1.5
Y-100TQ
Y-150TQ		 徑向帶前邊

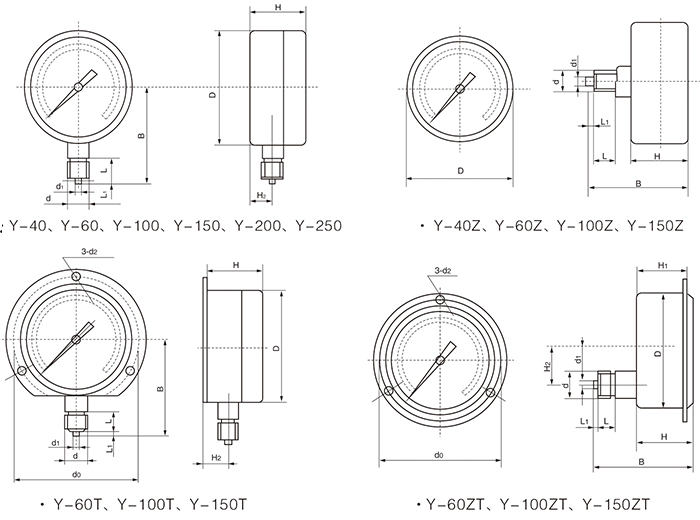

 三、Y系列一般壓力表外形尺寸圖：
型 號 D d d1 L d0 B H d2 H1 H2 L1
Y-40 Φ40 M10*1 Φ2.5 10   38 24     8.5 2
Y-40Z   40 24     0
Y-60 Φ60 M14*1.5 Φ5 14   56 30     12
Y-60Z   58 30     0
Y-60T 72 56 30 Φ4.5   13
Y-60ZT 53 30 Φ4.5 24 0
Y-100 Φ100 M20*1.5 Φ6 20   90 44     18
Y-100Z   85 44     30
Y-100T 118 90 45 Φ5.5   18
Y-100ZT 85 44 Φ5.5 39 30
Y-150 Φ150   115 48     18
Y-150Z   92 47     30
Y-150T 165 115 48 Φ5.5   18
Y-150ZT 92 47 Φ5.5 41 30
Y-200 Φ200   147 50     18
Y-250 Φ250   167 50     18

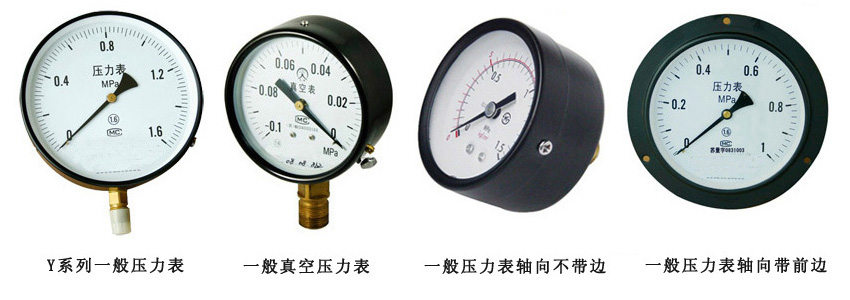

Y-40/60/100/150/250系列一般壓力表
